"اصنعها بنفسك" "do it yourself" الجزء الثالث اخوكم ابو حمزة

محروم.كوم · #1 08-23-2011, 03:10 PM

السلام عليكم و رحمة الله و بركاته

يا جماعة الخير ......
ما شاء الله المنتدى هذا حافل و الحمد لله بالعقول و المهارات و الابداعات
مع احترامي الكامل لجميع المواضيع بس انا اشوف ان المواضيع اللي فيها العضو يقوم بنفسه بعمل ما ينفع الناس و نفسه فيه يحتاج يكون دايم في المواضيع المميزة و تتجمع المواضيع هذي تحت عنوان

"اصنعها بنفسك" "DO IT YOURSELF"

الجزء الثالث (تعديل الاضاءة العالية)

الموضوع خاص بسيارات الجمس و اليوكن و التاهو من 92 الى 99

بس من الممكن تطبيقها لاي سيارة
مثل ما معظمكم يعرف ان انوار السيارة العالية تكشف مدى بعيد و الواطي مدى قريب
حلو الكلام ....
ليش ما نسوي تعديل بسيط و نخليي العالي و الواطي يشبون مع بعض و تكون اضاءتك كاشفة على المدى العالي و الواطي

يعني التعديل من

و يصير الى

شلون عاد هذي بسيطة جدا
نبتدي نشوف الطلبات

1-مرحل (ريلاي) اربع اطراف
2-سلك (مقاس 16 )
3-اربع وصلات انثى لتركيبها على الريلاي
4-قاعدة فيوز مع فيوز

بسم الله نبدء

1-افصل البطارية لتلافي اي خطر (السلامة اولا )

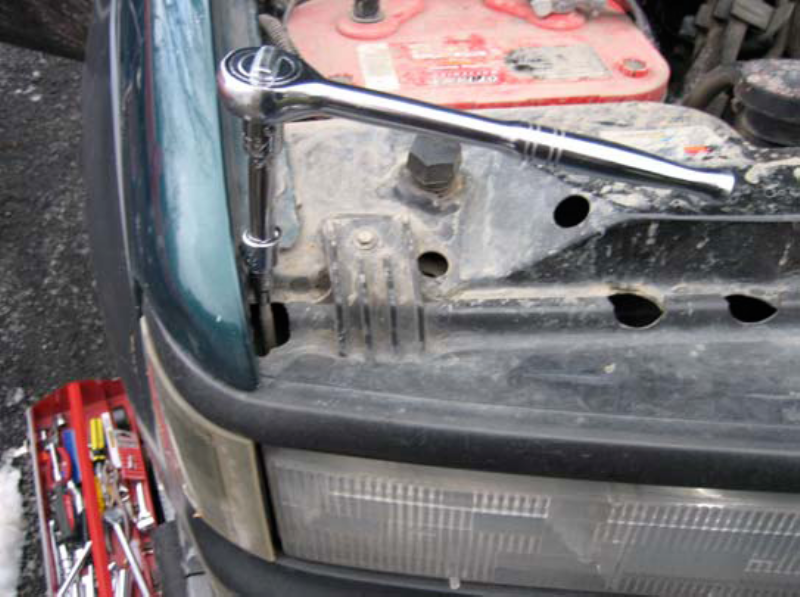

2-نقوم بفك اللمبة او الليت الامامي يسار و من الممكن انك تفك الاشارة

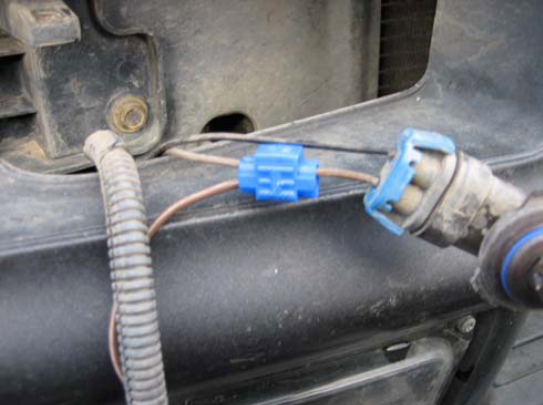

3-السلك البني للواطي تاخذ منه وصلة و يا ريت نفس الصورة يا اما تتاكد من العزل مكان القطع

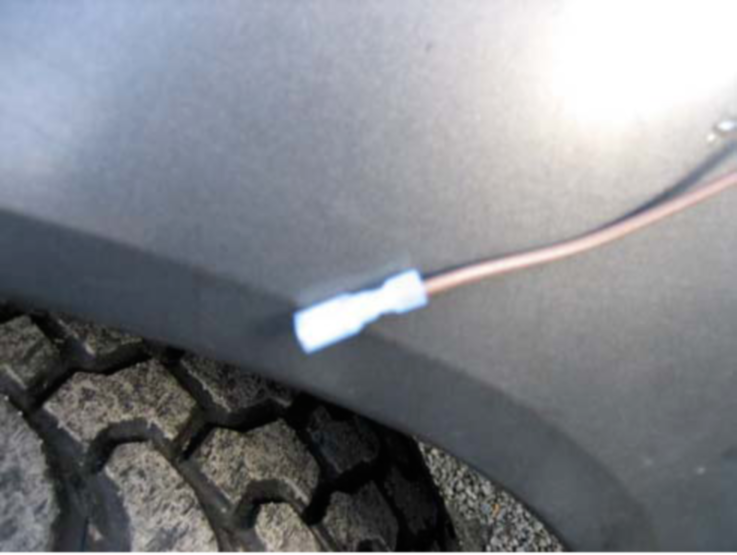

4-و نفس الخطوة السابقة تسويها مع العالي بس تاخذ و صلة من السلك الاخضر

5-تسليك الاسلاك و الوايرات كالتالي الواير الاخضر من العالي يروح على الرجل رقم 86

6-الواير البني يروح على الرجل رقم 87

7-تسحب واير الارضي من الرجل 85 و تشبكها على جسم السيارة
8-علق الريلاي في مكان ثابت و محكم

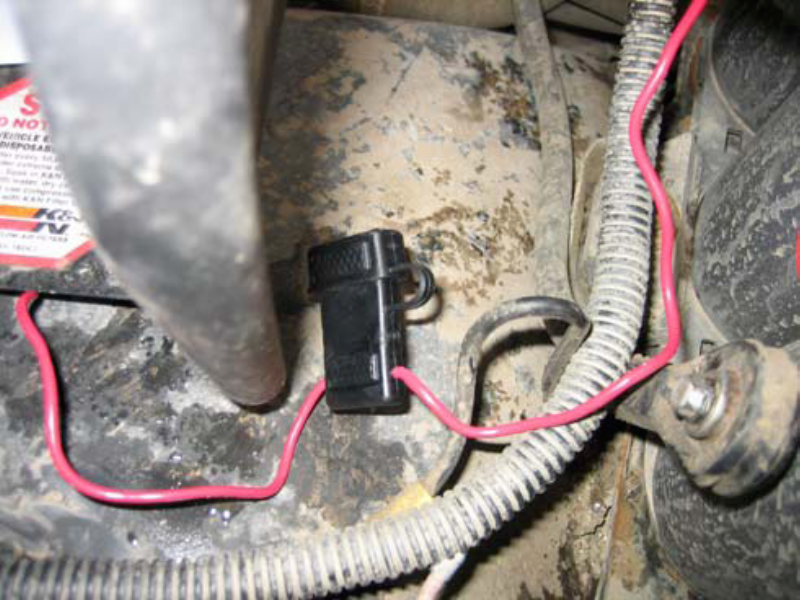

9- اسحب واير من البطارية الى الرجل 30 في الريلاي و يكون الفيوز بينهم

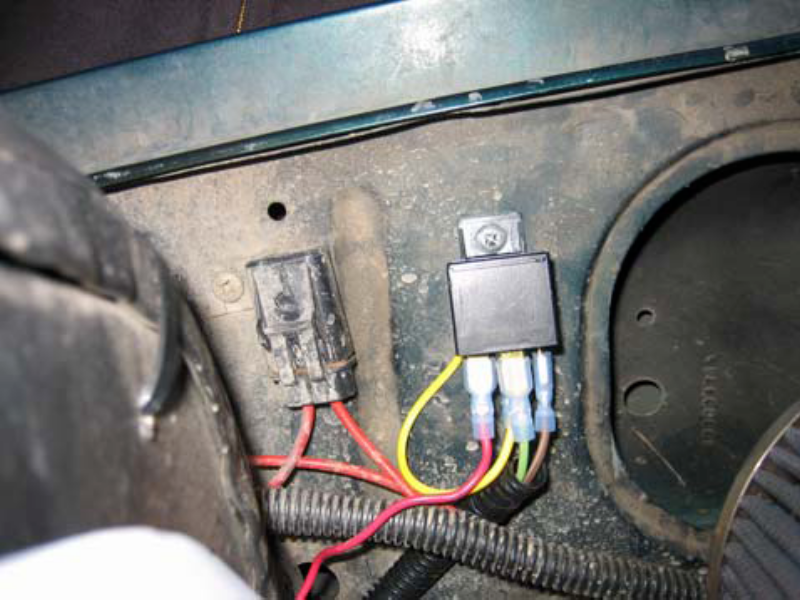

و هذا الشكل النهائي للريلاي
البني من الواطي و راكب على 87
الاخضر من العالي و ركب على 86
الاحمر من البطارية و راكب على 30
الارضي من البدي و راكب على 85

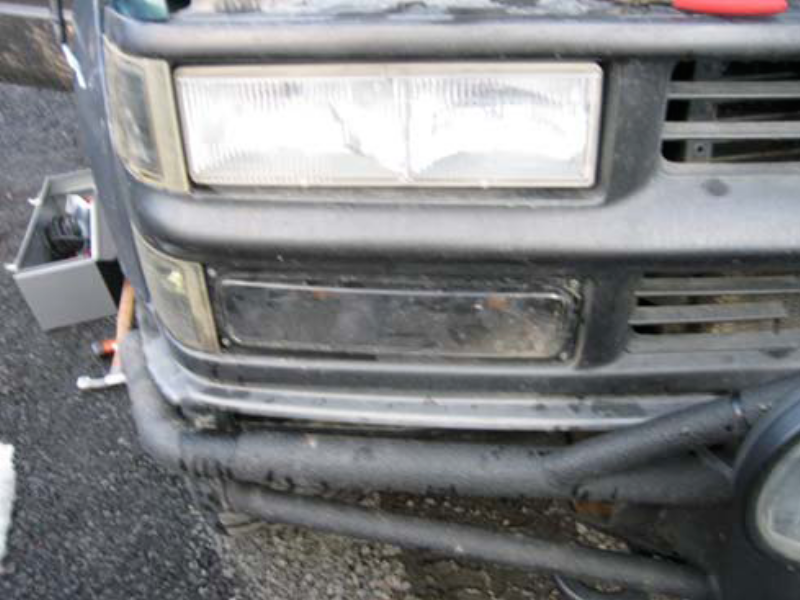

10- اعد تركيب الليت

هذا الواطي

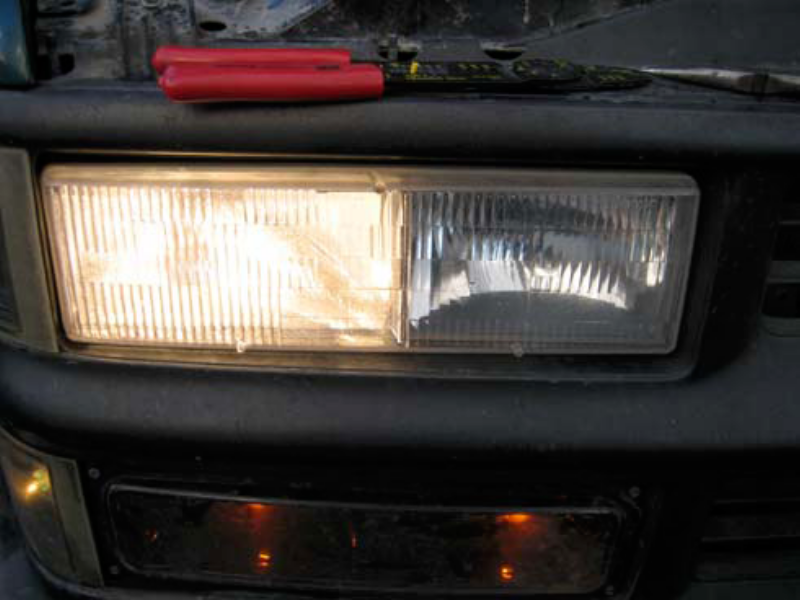

هذا العالي

و طبعا بالاول كنت لما تكبس يطفي الواطي و يولع العالي اما الحين

ما نبي منكم الا الدعاء

الصور منقولة __DEFINE_LIKE_SHARE__
